Принцип работы

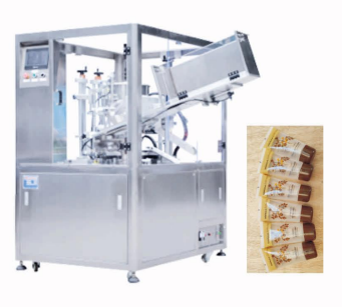

Тубы из кассеты с помощью питателя поступают на поворотный стол моноблока, туба устанавливается в стакан и забивается в необходимое положение, после чего она ориентируется и перемещается в позицию дозирования. Продукт в дозатор подается из емкости. После дозирования туба предварительно изнутри по краю нагревается, после этого производится нагрев и запайка тубы. Край тубы обрезается для придания шву красивого вида. Готовая туба выталкивается и выпадает через лоток выгрузки в накопительную емкость.

Основные элементы

Панель управления

Поворотный стол, предназначенный для перемещения туб в технологические позициии. В столе закреплены подстаканники для фиксации туб

Питатель для поштучной подачи туб из кассеты

Кассета для накопления и выдачи туб (в касету тубы выкладываются колпачками к стенке)

Ворошитель для предотвращения зависаний туб в питателе

Забивщик тубы в стакан для фиксации тубы в  положении, чтобы она  не выпадала из стакана

Механизм ориентации тубы с датчиком — устанавливает тубу  рабочее положение

Дозатор

Емкость с продуктом

Система предварительного разогрева тубы  (туба разогревается изнутри)

Система запайки

Датеровщик

Отсекатель для обрезки запаянного края тубы, чтобы придать шву красивый вид

Выталкиватель для выталкивания готовой тубы из стакана

Лоток выгрузки
